滅弧室氣密絕緣系統和導電系統詳解

本文作者:大禹漢光 發布時間:2015-08-26

  1、氣密絕緣系統

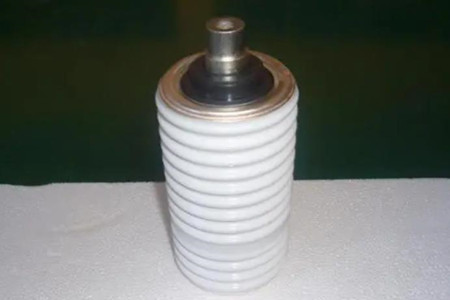

  由玻璃或陶瓷制成的氣密絕緣外殼、動端蓋板、定端蓋板,不銹鋼波紋管組成了氣密絕緣系統。為了保證玻璃、陶瓷與金屬之間有良好的氣密性,除了封接時要有嚴格的操作工藝外,還要求材料本身的透氣性盡量小和內部放氣量限制到極小值。不銹鋼波紋管的作用不僅能將真空滅弧室內部的真空狀態與外部的大氣狀態隔離開來,而且能使動觸頭連同動導電桿在規定的范圍內運動,以完成真空開關的閉合與分?jǐn)嗖僮鳌?/p>

  2 、導電系統

  定導電桿、定跑弧面、定觸頭、動觸頭、動跑弧面、動導電桿構成了滅弧室的導電系統。其中定導電桿、定跑弧面、定觸頭合稱定電極,動觸頭、動跑弧面、動導電桿合稱動電極,由真空滅弧室組裝成的真空斷路器,真空負荷開關和真空接觸器合閘時,操動機構通過動導電桿的運動,使兩觸頭閉合,完成了電路的接通。為了使兩觸頭間的接觸電阻盡可能減小且保持穩定和滅弧室承受動穩定電流時有良好的機械強度,真空開關在動導電桿一端設置有導向套,并使用一組壓縮彈簧,使兩觸頭間保持有一個額定壓力。當真空開關分?jǐn)嚯娏鲿r(shí),滅弧室兩觸頭分離并在其間產生電弧,直至電流自然過零時電弧熄滅,便完成了電路的開斷。

  3、屏蔽系統

  真空滅弧室的屏蔽系統主要由屏蔽筒,屏蔽罩和其他零件組成。 屏蔽系統的主要作用是:

  (1)防止觸頭在燃弧過程中產生大量的金屬蒸汽和液滴噴濺,污染絕緣外殼的內壁,避免造成真空滅弧室外殼的絕緣強度下降或產生閃絡。

  (2)改善真空滅弧室內部的電場分布,有利于真空滅弧室絕緣外殼的小型化,尤其是對于高電壓的真空滅弧室小型化有顯著效果。

  (3)吸收一部分電弧能量,冷凝電弧生成物。特別是真空滅弧室在開斷短路電流時,電弧所產生的熱能大部分被屏蔽系統所吸收,有利于提高觸頭間的介質恢復強度。屏蔽系統吸收電弧生成物的量越大,說明他吸收的能量也越大,這對增加真空滅弧室的開斷容量起良好作用。
