真空開關管的基本結構和用途分類
本文作者:大禹漢光 發布時間:2018-06-19
基本結構:

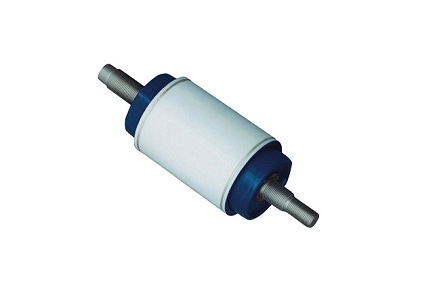

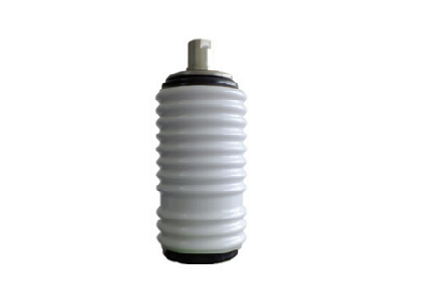

真空開關管的外殼是用玻璃、陶瓷或微晶玻璃等無機絕緣材料做成的,呈圓筒形狀,兩端用金屬蓋板封接組成一個密封容器。
外殼內部有一對觸頭,其中靜觸頭固定在靜導電桿的端頭,動觸頭固定在動導電桿的端頭,動導電桿通過波紋管和金屬蓋板的中心孔伸出真空開關管外。動導電桿在中部與波紋管的一個端口焊在一起。
波紋管的另一個端口與金屬蓋板焊接,波紋管是一種彈性元件,側壁呈波浪狀的金屬管,它可以縱向伸縮。由于在動導電桿和金屬蓋板之間引入了波紋管,真空開關管的外殼就被完全密封,動導電桿可以前后移動,但不會破壞外殼的密封性。
用途分類:
真空開關管按用途可以分為斷路器用、負荷開關用、接觸器用及特殊用途等幾個分類。
1、斷路器用的真空開關管要求具有開斷短路電流的能力,用于電路和電氣設備的過載和短路保護,一般不經常操作,短路電流的開斷次數可達30次以上。
2、負荷開關用的真空開關管只要求開斷負荷電流,即開斷額定工作電流。它常與熔斷器配套組合,由熔斷器作短路保護。
3、接觸器用的真空開關管要求在一定負荷電流下能作頻繁操作,它的操作次數可達到50萬次到100萬次,甚至更多。也常和熔斷器串聯配套使用。
4、特殊用的真空開關管是指在特定條件下運行的真空開關管,如開斷高壓直流用的真空開關管、觸發點火用的真空開關管和切斷高頻電流用的真空開關管等等。
